產品名稱 : PH220-L2
產品型號 : PH220-L2

Double Stage Type

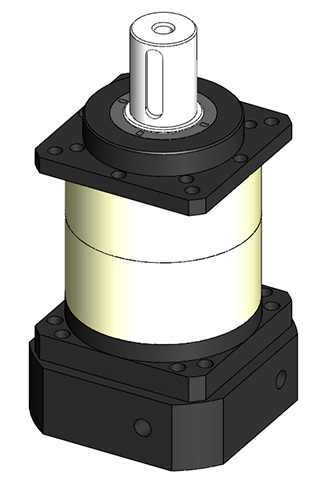

proimages/ph/PH220-L2-assembly.jpg
proimages/ph/PH220-L2_line.jpg
proimages/ph/PH220-L2_3d.jpg
雙節式
減速比 15, 16, 20, 25, 30, 35, 40, 50, 70, 100
最高輸入轉速 4000rpm
額定輸入轉速 2000rpm
效率  ≧95%
使用壽命  20,000小時
最大輸出力矩 2.5倍額定輸出力矩
安裝方向 任意方向
扭轉剛性

1,078.00Nm/arcmin

使用溫度 ﹣10℃~+90℃
急停扭矩 三倍額定輸出力矩
潤滑 合成複合皂基潤滑油脂
最大加速扭矩 60%急停扭矩
噪音值 70dB/1m
精密背隙(P1) ≦ 12 arcmin
標準背隙(P2) ≦ 15 arcmin
最大徑向力 9820N
最大軸向力  5639N
重量 80KG



減速比 15 16 20 25 30 35 40 50 70 100
額定輸出力矩 1162 1103 1195 1167 1195 1172 1120 1167 1195 1033

  • 連續運轉10,000小時
  • 噪音值(輸入:3000rpm;無負載下所得)
  • 連接板視馬達尺寸製作
